さて、今日のＦＬＨはプライマリーの組み付け・・・
午前中は洗い物から・・・

クラッチのハブはグリスアップして組み直しておきます・・・

いよいよ組み付け・・・

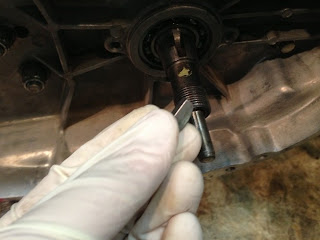

メインシャフトにキーを取り付けます・・・

ハブを固定するロックナットのオイルシール交換・・・

新しいものを叩き入れます・・・

グリスアップしたハブをメインシャフトに固定します・・・

ロックワッシャーとナットで固定します・・・

トルクをかける際のロックツール・・・

今回はゴミの中にあった廃材で持ち手製作・・・らくちんです・・・

フロントのスプロケットとチェーン、クラッチのシェルを取り付けます・・・

フロント側にコンペンセーターを取り付けます・・・

ナットをロック・・・

シェルの中にクラッチディスクを組んでいきます・・・

スチールディスクとフリクションディスクを交互に・・・

リリースディスクとプレッシャープレートを組み立てます・・・

スプリングを立てて、プレッシャープレートを被せます・・・

中心に大きめのワッシャーを取り付けてアジャスターとロックナットで仮組・・・

位置を合わせてそのままハブに差し込む・・・

３本のスタッドボルトにナットを取り付ける・・・

固定用に使ったワッシャーを外して一先ず完成・・・調整はまた後程・・・

最後にプライマリーチェーンを張る・・・回転させて一番張りの強いポイントを出してから・・・

これで駆動系の大きなところは全ておしまい・・・

次回は久しぶりに磨き物ですかね・・・
