さて、何となく仕事のペースも以前に戻り、早速朝からＦＬＨ・・・
まずはフロントフォークを組み立てます・・・

インナーチューブを分解して中の状態を確認・・・

オイルシールの接触面はとても綺麗・・・縦傷なども無・・・

フォークチューブのトップキャップを外します・・・
キャップの側面に傷・・・
これ、ヘッドライトナセルを固定する上のボルトが長いせい・・・ボルトが突き当たるとナセルがしっかりと固定できなくてビビり音の原因などに・・・

最後のピッチ部分が外れると突然キャップが飛び出すので注意・・・

ダンパーチューブやリングの痛みが無いかチェックします・・・

油汚れを落として新しいオーリング等を組んでいきます・・・

インナーチューブにダンパーチューブと短いスプリング入れていきます・・・
飛び出したチューブの先にアルミのロアカラーを取り付けて・・・

仕上げ終わったアウターチューブを取り付けます・・・



下からダンパーチューブを固定するスクリューを締め込めばＯＫ・・・シール材忘れずに・・・



次にオイルシールの取り付け・・・

トリプルツリーのクランプ部分に錆や過度の凹凸がある場合はシールを入れる前に磨いておくように・・・オイルシールを取り付けるときにリップ部分が痛みます・・・

シールの前にワッシャーを入れて・・・

オイルシールの向きを間違えないように・・・リップ部分等にはフォークオイルなど付けておくと良いかと・・・

ヘビー級のインストーラーで叩き入れていきます・・・

最後にリングを溝にはめて一先ず出来上がり・・・

後は、ドライでの規定量のフォークオイルを入れて簡単なエア抜きしてトップキャップを取り付ければＯＫ・・・

もう１本も同じく・・・

出来上がり・・・

次に、トリプルツリー・・・
この当時からステアリング部分にハンドルロックがついてます・・・ピンの入り込む穴の広がり具合など見ておくように・・・バリが酷ければ補修なども・・・

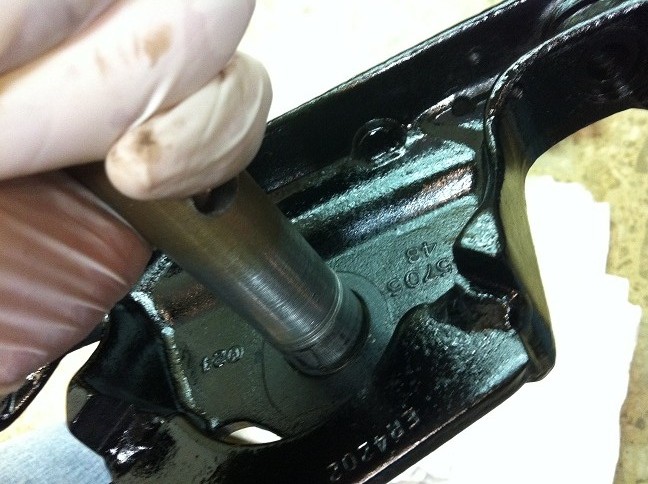

先にロア側のダストシールドを入れます・・・

ベアリングのインナーレースを入れるんですがそのまま落としても入らない・・・

圧入されるようにクリアランスが設定されているので・・・

インナーレースを入れる方法は２種類・・・

①　グリスを先に充填して長いパイプなどで叩き入れるかプレスで押し込む・・・
②　温めてクリアランスが広がった状態で自然落下させ、はめ込んでからグリスを地道に入れる・・・

今回は２番・・・別に暇じゃないんですが・・・

これが常温の状態・・・約２０度、持ってみればヒンヤリ冷たい・・・

これをヒートガンで温める・・・

この時グリスを先に充填しちゃうと熱でこげる・・・

２分後・・・４８度・・・

３分程で１００度・・・

周りのローラー部分を傷つけないようにプライヤーなどで持ち上げて、そのままシャフトへ・・・
一気に下までハマります・・・
下のシールドが空回りしなければＯＫです・・・

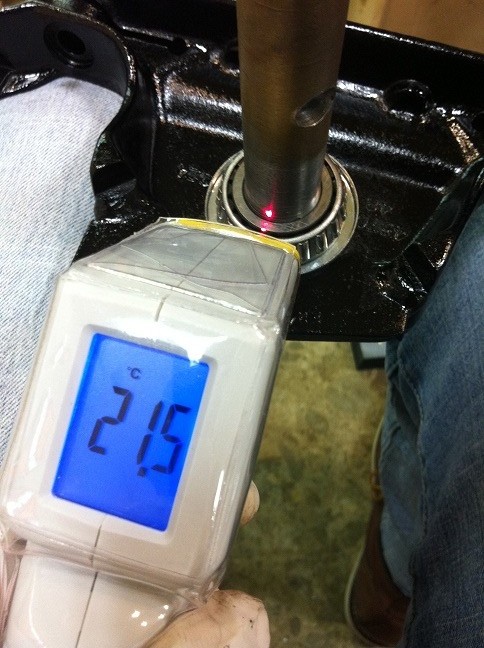

落して３０秒後・・・あっという間に２０度・・・もう抜けない・・・

冷めたらグリスを付けて準備完了・・・

フレームに仮組することに・・・

先日取り付けたアウターレース部分・・・

上側にグリスを付けたベアリングを入れてダストシールドを取り付けます・・・

下から先程のロアーブラケットを取り付けてアジャスト用のナットを先に取り付けます・・・

そしてフォークブラケットのアッパー部分を取り付けます・・・

ロックワッシャーとナットを取り付けます・・・

最後に先ほどのフロントホークを仮組して本日は終了・・・

また一度抜きますが今日のところはこの状態で・・・各部の調整はもうしばらく後です・・・

次回はホイールのベアリング交換とプリロード調整です・・・
